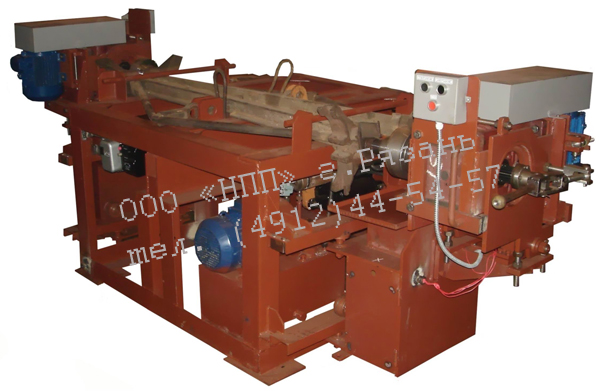

Стенд предназначен для разборки,
дефектации, испытания и сборки триангелей
ГОСТ 4686-74 грузовых
вагонов.
На стенде выполняются следующие операции:
- отвертывание гаек крепления башмаков;
- завертывание гаек крепления башмаков до заданного
крутящего момента;
- дотягивание гаек крепления башмаков до совмещения
отверстия под шплинт в цапфе триангеля с пазом в гайке;
- нагружение триангелей усилием 12 т.с. для проверки
наличия трещин и остаточной деформации;
- снижение усилия нагружения до 700 … 800 кгс;
- проверка зазоров и остаточной деформации.
|
№ п/п |
Наименование показателей, единица измерения |
Величина |
1. |
Количество устанавливаемых триангелей, шт. |
2 или 4 |
2. |
Усилие нагружения триангелей (расчетное)
номинальное, т.с.
минимальное, кгс.
|
12 -0,5+1,0
800±100 |
3. |
Давление гидросистемы, кгс/см2, номинальное
при диаметре цилиндра 100 мм |
65±2,0 |
4. |
Крутящие моменты на шпинделях гайковертов, кг.м:
отвертывание
завертывание
|
80
23 (регулируется) |
5. |
Число оборотов шпинделей гайковертов, об/мин |
30,0 |
6. |
Количество установленных гайковертов, шт. |
2 |
7. |
Мощности установленных электродвигателей, кВт
гидропривода
суммарная гайковертов |
3,0
6,0 |
8. |
Габаритные размеры: |
3600х2550х1200 |
9. |
Масса, кг |
2000 |
|
|
|
